LED已经成为众多电子产品中成为信息指示的关键组件。随着LED显示的持续进步，其展现的视觉效果也日趋丰富。人们对于电子产品的视觉体验要求越来越高，不再是简单的指示灯或数码管效果。如今，更受消费者欢迎的是呼吸效果显示或全彩显示。为满足这一市场需求，中微爱芯紧跟行业潮流，推出恒流LED驱动芯片。

与传统非恒流LED驱动芯片相比，恒流LED驱动芯片优势明显。在额定工作电压范围内，LED亮度不受电源电压变化和其他外界影响，可以使LED面板亮度均匀，每颗LED亮度可以独立控制，256级辉度可调，轻松实现呼吸效果或全彩RGB效果。



产品特点

• 驱动点阵大小：

AiP33626：最大8 GRID×16 SEG，共阴极LED点阵，GRID数可选

AiP33627：最大9 GRID×15 SEG，共阴极LED点阵，GRID数可选

• 整体亮度调节：

可通过软件控制，选择使用内部参考源设置电流大小

软件可调节全局恒流大小，全局64阶的恒流控制

• 单点亮度调节：

每点支持256级PWM形式的亮度调节

• 内置显示数据存储器（DDRAM）

• 通信接口：IIC接口

• 内置时钟模块

• 内置上电复位模块

• 内置睡眠模式实现低功耗待机

• 内置消隐功能

• 工作电压：2.7V～5.5V

• 指令集可兼容AiP1628、AiP1640等传统恒压型 LED 产品

• 封装形式：

AiP33626：ESSOP28、SOP28、QFN28

AiP33627：ESSOP28、SOP28、QFN28

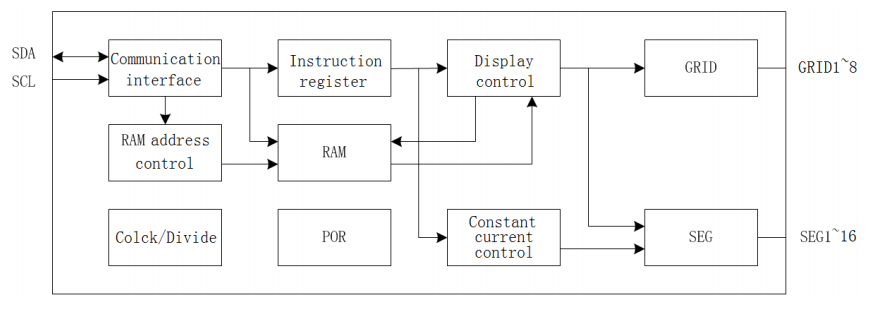

功能框图



引脚排列图

• AiP33626



• AiP33627

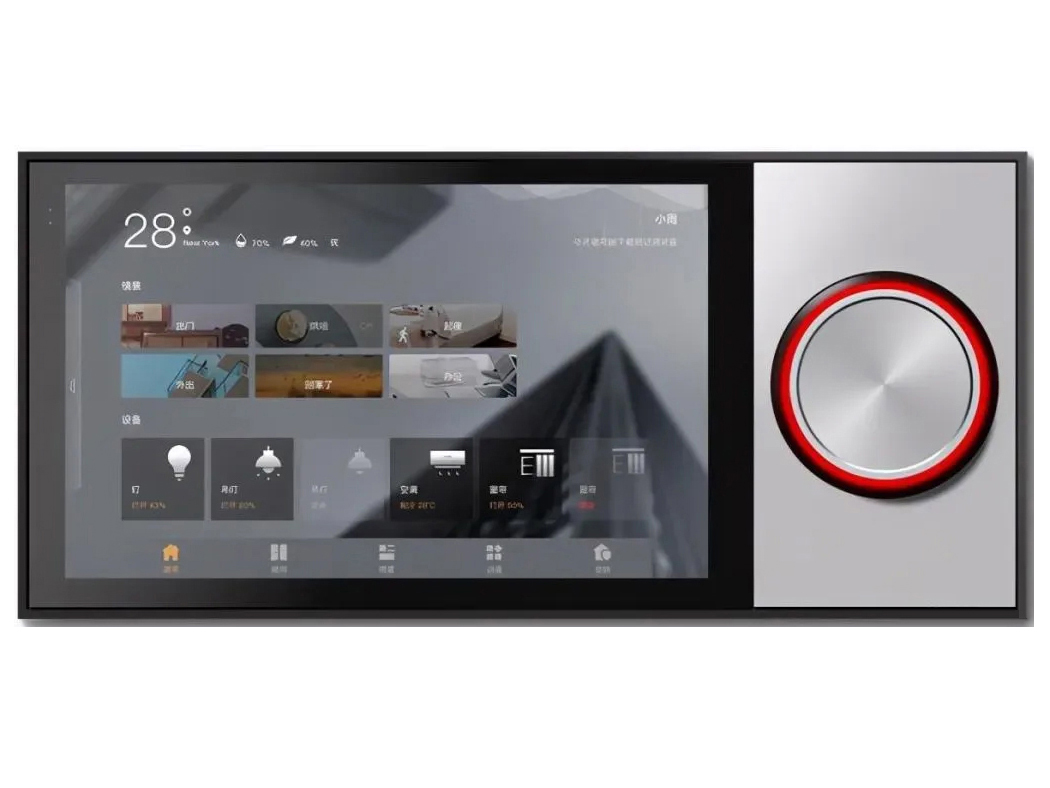

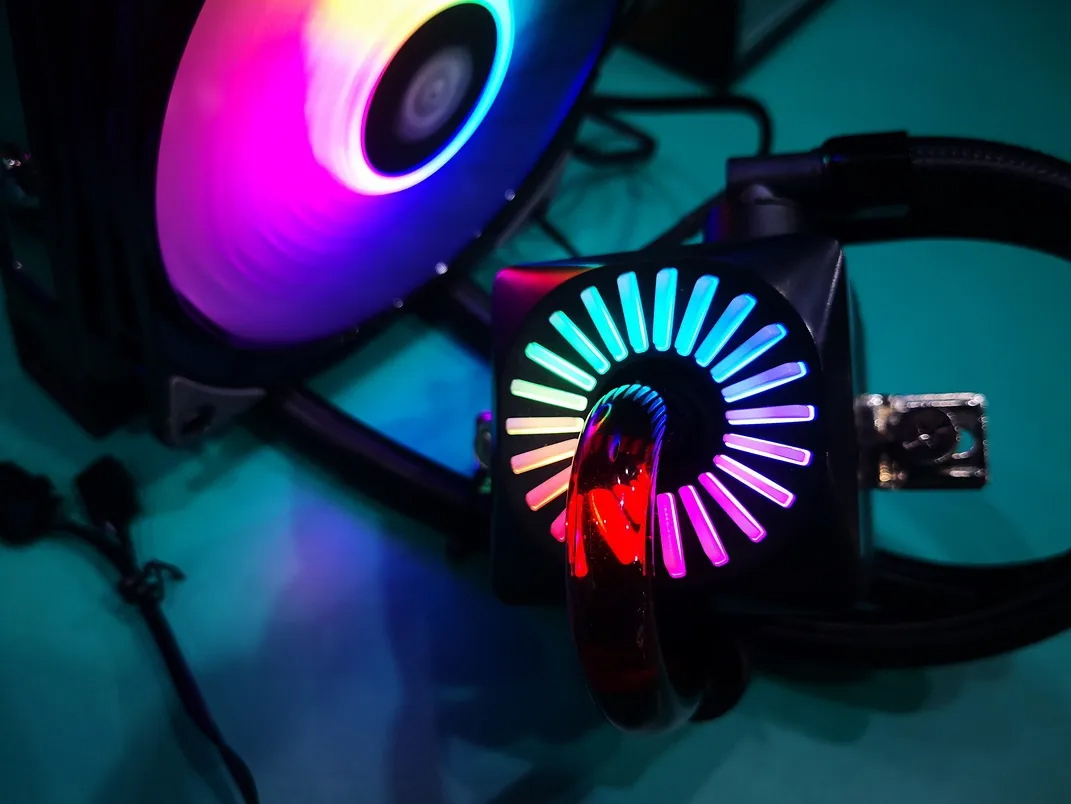

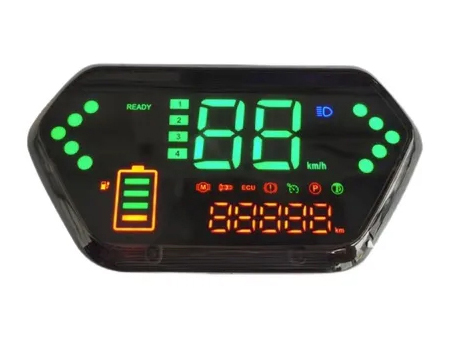

应用场景









主要器件

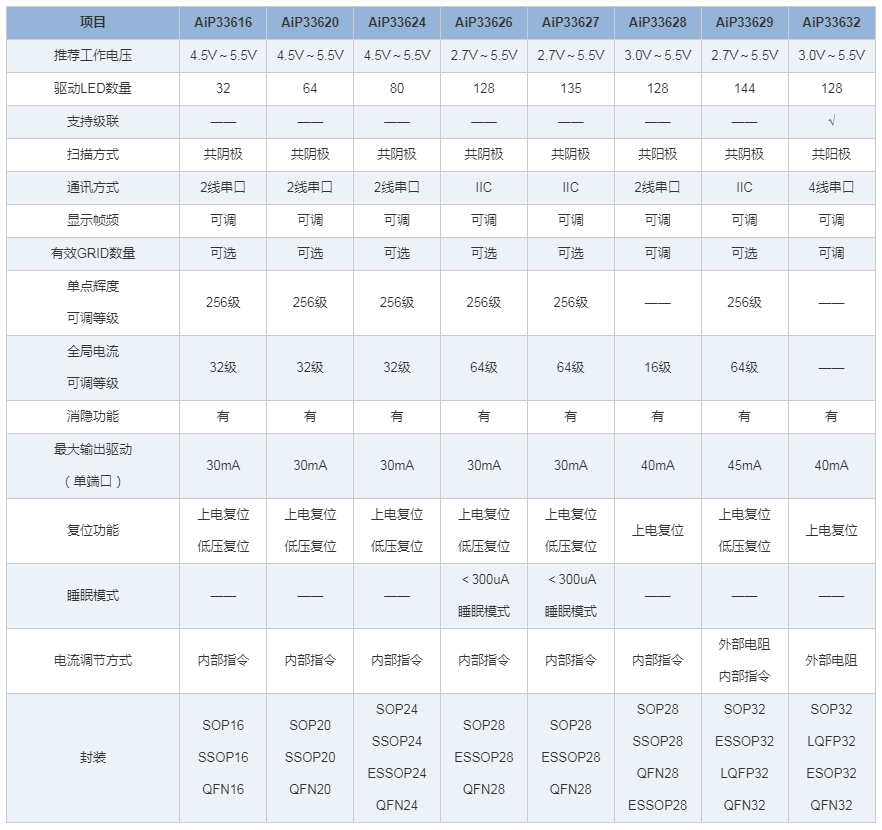

中微爱芯还将陆续推出更多恒流多点阵系列化产品，现将中微爱芯恒流LED驱动芯片选型表罗列在下方：
